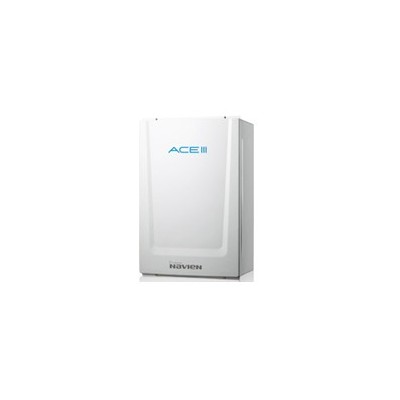

일반형 GOM ACE III > 경동보일러
1577-9457
|
모델 |
ACEⅢ | ||||||
|
- |
10KS/10LS |
105KS |
13KS/13LS |
135KS |
16KS/16LS | ||
|
KS(대기개방식) |
\ 357,000 |
- |
\ 382,000 |
- |
\ 408,000 | ||
|
LS(대기차단식) |
\ 411,000 |
- |
\ 424,000 |
- |
\ 448,000 | ||
|
온수 |
온수출력 |
kw |
18.6 |
17.4 |
20.9 / 18.6 |
17.4 |
20.9 / 18.6 |
|
(kcal/h) |
16,000 |
15,000 |
18,000 / 16,000 |
15,000 |
18,000 / 16,000 | ||
|
공급량(수온+40℃) |
ℓ/분 |
6.7 |
6.3 |
7.5 / 6.3 |
6.3 |
7.5 / 6.3 | |
|
난방 |
난방 출력 |
kw |
11.6 |
11.6 |
15.1 |
15.1 |
18.6 |
|
(kcal/h) |
10,000 |
10,000 |
13,000 |
13,000 |
16,000 | ||
|
열효율 |
실사용 |
％총,(진) |
86.5 (95.2)/86.1 (93.9) |
87.0 (95.7) |
87.1 (94.9)/86.1 (94.7) |
87.2 (95.9) |
87.8 (96.6)/86.9 (95.6) |
|
일반 |
％총,(진) |
83.3 (91.6 )/83.1 (91.4) |
83.6 (92.5) |
83.5 (91.9)/83.9 (92.0) |
83.8 (92.2) |
83.7 (92.1)/83.2 (91.5) | |
|
급,배기 관경(φ, mm) |
급기70, 배기75 | ||||||
|
배관 |
mm |
난방 20, 온수 15 , 가스 15 | |||||
|
외형치수 |
mm
(WxDxH) |
440 x 265 x 640 (KS모델) / 440 x 265 x 695 (LS모델) | |||||
|
중량 |
kg |
24 / 29 |
24 |
24 / 29 |
24 |
24 / 29 | |
|
최대가스소비량 |
kw |
난방 : 14.9온수 : 23.0 |
난방 : 14.9온수 : 21.4 |
난방 : 19.0온수 :25.3 / 23.1 |
난방 : 19.0온수 : 21.4 |
난방 : 23.1온수 : 25.3 / 23.1 | |
|
(kcal/h) |
난방 : 2,800온수 :19,800 |
난방 :12,800온수 :18,400 |
난방 :16,300온수 :21,800/
19,900 |
난방 :16,300온수 :18,400 |
난방 :19,900온수 :21,800/
19,900 | ||
|
실내온도조절기 |
NR-15S | ||||||
|
온도 조절 방식 |
온수 : ① 30~60℃ 1℃ 간격 조절 | ||||||
|
난방 : ① 실내난방 : 10~40℃ 1℃ 간격 조절 ② 온돌난방 :40~80℃ 1℃ 간격 조절 ③ 예약난방 : 12시간 반복 타이머 | |||||||
|
사용 가스 및가스 압력 |
mmH2O (kPa) |
도시가스(LNG 13A) : 200+50, -100(2.0+0.5, -1.0) LPG : 280±50(2.8±0.5) | |||||
|
사용 전원 |
220V, 60Hz | ||||||
|
설치 및 급배기 방식 |
벽걸이식 밀폐형 강제급배기식(FF) 또는 반밀폐형 강제배기식(FE) | ||||||
|
난방 최고 사용압력 |
kgf/㎠(kPa) |
대기 개방식 (KS 모델) : 1.0 (98.1) 대기 차단식 (LS 모델) : 3.0 (294.2) | |||||
|
온수 최저 사용 압력 |
kgf/㎠(kPa) |
0.3 (29.4) | |||||
|
온수 최저 작동유량 |
ℓ/분 |
2.0 이상 | |||||
|
다단 순환펌프 - 1/2/3 스텝펌프(옵션) |
2단 제어 | ||||||
|
모델 |
ACEⅢ | |||||
|
- |
20KS/20LS |
25KS/25LS |
30KS/30LS |
35KS/35LS | ||
|
KS(대기개방식) |
\ 448,000 |
\ 496,000 |
\ 545,000 |
\ 581,000 | ||
|
LS(대기차단식) |
\ 484,000 |
\ 532,000 |
\ 581,000 |
\ 629,000 | ||
|
온수 |
온수출력 |
kw |
23.3 |
29.1 |
34.9 |
40.7 |
|
(kcal/h) |
20,000 |
25,000 |
30,000 |
35,000 | ||
|
공급량(수온+40℃) |
ℓ/분 |
8.3 |
10.4 |
12.5 |
14.6 | |
|
난방 |
난방 출력 |
kw |
23.3 |
29.1 |
34.9 |
40.7 |
|
(kcal/h) |
20,000 |
25,000 |
30,000 |
35,000 | ||
|
열효율 |
실사용 |
％총,(진) |
86.6 (95.3) /85.6 (94.2) |
87.3 (96.9) /87.1 (96.7) |
87.3 (96.9) /87.1 (96.7) |
87.3 (96.9) /87.1 (96.7) |
|
일반 |
％총,(진) |
83.6 (92.0 ) /83.3 (91.6) |
83.7 (92.9) /83.5 (92.7) |
83.7 (92.9) /83.5 (92.7) |
83.7 (92.9) /83.5 (92.7) | |
|
급,배기 관경(φ, mm) |
급기70, 배기75 | |||||
|
배관 |
mm |
난방 20, 온수 15 , 가스 15 |
난방 20, 온 수15, 가스 20 | |||
|
외형치수 |
mm
(WxDxH) |
440 x 265 x 640 (KS모델) / 440 x 265 x 695 (LS모델) | ||||
|
중량 |
kg |
24 / 29 |
24 / 29 |
24 / 29 |
24 / 29 | |
|
최대가스소비량 |
kw |
29.0 |
33.7 |
33.7 |
45.3 | |
|
(kcal/h) |
24,900 |
29,000 |
34,000 |
39,000 | ||
|
실내온도조절기 |
NR-15S | |||||
|
온도 조절 방식 |
온수 : ① 30~60℃ 1℃ 간격 조절 | |||||
|
난방 : ① 실내난방 : 10~40℃ 1℃ 간격 조절 ② 온돌난방 :40~80℃ 1℃ 간격 조절 ③ 예약난방 : 12시간 반복 타이머 | ||||||
|
사용 가스 및가스 압력 |
mmH2O (kPa) |
도시가스(LNG 13A) : 200+50, -100(2.0+0.5, -1.0) LPG : 280±50(2.8±0.5) | ||||
|
사용 전원 |
220V, 60Hz | |||||
|
설치 및 급배기 방식 |
벽걸이식 밀폐형 강제급배기식(FF) 또는 반밀폐형 강제배기식(FE) | |||||
|
난방 최고 사용압력 |
kgf/㎠
(kPa) |
대기 개방식 (KS 모델) : 1.0 (98.1) 대기 차단식 (LS 모델) : 3.0 (294.2) | ||||
|
온수 최저 사용 압력 |
kgf/㎠
(kPa) |
0.3 (29.4) | ||||
|
온수 최저 작동유량 |
ℓ/분 |
2.0 이상 | ||||
|
다단 순환펌프 - 1/2/3 스텝펌프(옵션) |
2단제어 |
3단제어 | ||||
