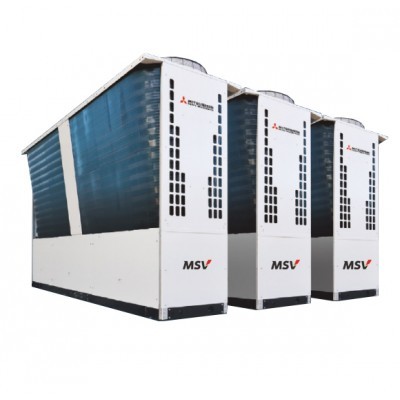

[미쓰비시]호텔/산업용 냉난방 겸용 대형 공기열 히트펌프
    · 고객선호도 :
    · 판매가격 : 전화문의



COMPACT CUBE SERIES

MITSUBISHI DC INVERTER SCROLL 압축기

COMPACT CUBE SERIES 특성



대형 및 초대형 시설에 적용

최고의 장비 TEST설비 및 최대의 생산시설 완비




                              COMPACT CUBE SERIES 제품사양표


항목 MCHV-P1180A1 MCHV-P1500A1 MCHV-P1800A1
성능 난방능력 kW 118 125 160
냉방능력 kW 118 150 180
순환수량 난방 ㎥/h 20.3 21.5 27.5
냉방 ㎥/h 20.3 25.8 31
수압손실 난방 kPa 95 106 72
냉방 kPa 95 150 92
소비전력 난방 kW 30.6 32.1 41.6
냉방 kW 31.9 46 53.7
외형치수 높이 2,450 2,450 2,450
1,950 1,950 1,950
길이 2,060 2,060 2,060
COP 난방 3.85 3.9 3.85
냉방 3.7 3.26 3.35
압축기 메이커(모델) HNB78FA (MITSUBISHI)
형식×대수 전밀폐스크롤×3대 전밀폐스크롤×4대
기동방식 직입기동
용량제어 100 ~ 15 -0 (냉방) / 100 ~ 40 - 0 (난방)
정격출력 kW 12.5 × 3 12.5 × 4
오일히터 W 45W × 3 45W × 4
법정냉동능력 RT 17.7 19.9
냉동유 종류 에스테르오일
충진량(계통1/2) 8.1 / 5.5 8.0 / 8.0
냉매 종류 R410A
충진량(계통1/2) 42 / 21 36 / 36
공기측 열교환기 형식 FIN & COIL TYPE
수축열교환기 형식 판형열교환기
배관접속(입구/출구) W 65(2 1/2B)
송풍기 형식 프로펠러 휀
출력×수량 kW 0.6 × 6
풍량(냉/난방) CCM 834 / 558 980 / 585 1128 / 691
제어 제상제어 토출가스 리버스 방식
수온제어 출구온도제어
운전제어 마이콤 콘트롤러 (전자동 운전)
운전온도조건 외기온도 : -15~43 (냉방), -15~25 (난방), 냉온수출구온도 : 5~25 (냉방), 35~55 (난방)
보호장치 과전류계전기, 고저압압력개폐기, 토출가스온도센서, 동결방지센서
소음 dB 62 ~ 65 65 ~ 37 65 ~ 69
고압가스단속법구분 해당없음
제품중량 1,640 1,780
안전중량 1690 1830


※ 표준적용온도 (냉각능력) - 외기온도 : 35℃, 냉수입구 : 12℃, 냉수출구 : 7℃
※ 표준적용온도 (난방능력) - 외기온도 : 7℃, 온수입구 : 40℃, 온수출구 : 45℃
※ 1냉동톤(1USRT) 기준열량 : 3,024 kcal/h
※ 상기의 값은 이론적 수치이며 실제와 상이할 수 있습니다.
※ 규격 및 사양은 제품의 개량으로 사전 예고없이 변경될 수 있습니다.








CAH-FⅡ SERIES

MITSUBISHI HEATPUMP 전용 압축기

STEP(연속용량) 제어

고효율 저소음 FAN 장착

CAH-FⅡ SERIES 제품 외형

CAH-FⅡ SERIES 제품 특징






                             CAH FII SERIES 제품사양표

항목 KJA-500N CAH-P1500FⅡ CAH-P2360FⅡ CAH-P3000FⅡ CAH-P3550FⅡ CAH-P4750FⅡ
성능 난방능력 kW 180 169.2 258.5 334.5 426.5 503.1
냉방능력 kW 175 160 236 315 400 475
순환수량 난방 ㎥/h 31 29.1 44.5 57.5 73.4 86.5
냉방 ㎥/h 30.1 27.5 40.6 54.2 68.8 81.7
수압손실 난방 kPa 62 60 70 65 100 83
냉방 kPa 56 55 59 58 89 75
소비전력 난방 kW 61.1 58.5 85 113.3 149.8 169.6
냉방 kW 56.9 53.7 78.7 107.2 138.1 149.7
전원 380V, 60㎐, 3상4선식 380V, 60㎐, 3상4선식
도장 갈바늄 무도장(고내식 3원합금 ZAM(융융아연 6%, 알루미늄3%, 마그네슘 도금 강판(ZAM강판)채택)
외형치수 높이 2,205 2,432 2,432 2,432 2,432 2,432
2,000 1,900 1,900 1,900 1,900 1,900
길이 2,760 2,000 2,900 3,800 4,800 5,500
압축기 형식×대수 반밀폐스크롤×1 반밀폐스크류×1 반밀폐스크류×2
기동방식 Y-△ 기동 Y-△ 기동
용량제어 % 100 - 70 - 40 - 0 냉각 : 100~10,0(연속용량제어), 가열 : 100~40,0(연속용량조절)
회전수 rpm 3,470 3,470
호칭RT(난방기준) RT 50 48 74 95 120 143
법정냉동능력 RT 118.4 15.58 24.04 31.79 38.47 45.41
오일 종류 에스테르유 에스테르유(MEL56(N))
충진량 11 11 13 20 21 25
냉매 종류 R407C R407C
충진량 52 47 65 85 115 115
공기측 열교환기 형식 FIN & COIL FIN & COIL
수축열교환기 형식 판형열교환기 판형열교환기
배관접속(입구/출구) KS 10K - 80A JIS100K - 80A JIS10K - 100A
송풍기 형식 엑셀팬 프로펠러팬
모터출력×수량 kW 0.75×6 0.5×4 0.5×6 0.5×8 0.5×12 0.5×12
풍량 ㎥/min 720 784 1,179 1,564 2,310 2,310
제어 제상제어 핫가스 리버스방식 핫가스 리버스방식
수온제어 출구온도제어 출구온도제어
운전제어 자동운전(PLC) 자동운전(마이콤)
보호장치 고저압개폐기, 과전류계전기, 토출온도개폐기, 모터권선온도개폐기, 역상감지기, 동결방지센서
소음 84 64 65 66 67 68
제품중량 1,960 1,670 2,080 3,080 3,782 4,490
고압가스 안전관리법 해당없음 해당없음 신고대상

※ 냉방능력 : 외기온도 35℃ DB, 냉수입구 12℃, 냉수출구 7℃일 경우를 나타냅니다.
※ 난방능력 : 외기온도 7℃ DB/6℃WB, 온수입구 45℃, 온수출구 50℃일 경우를 나타냅니다.
※ 1kW = 860kcal/h
※ 규격 및 사양은 제품의 개량을 위해 사전 예고없이 변경할 수 있습니다.










부가세,설치비,운임비 별도
