다쓰테크의 알파와 오메가!

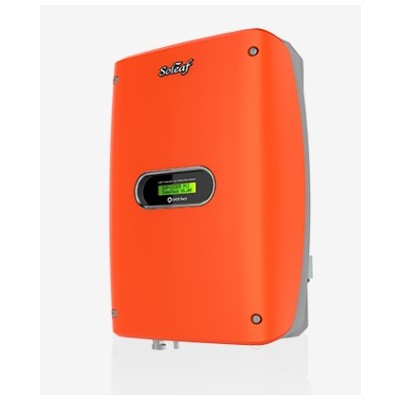

Soleaf의 탄생!
Soleaf는 태양광 자연의 빛은 현재 4만7천여 가정 속에서
무공해 전기를 생산하며 빛을 발하고 있습니다.
- 고효율화
- 디자인화
- 기술혁신
- 원가절감
| 모델명 | DSP-123K5 |
|---|---|
| 입력사양 | |
| 동작시작전압(Vdc) | 150V |
| 동작전압범위 | 100 ~ 500V |
| MPPT직류전압범위 | 100 ~ 400V |
| 정격전압(Vdc) | 350V |
| 최대개방전압(Vdc) | 500V |
| 최대입력전류(A) | 18.9A |
| MPPT 제어단 | 1EA |
| 제어방식 | 최대전력점추종(MPPT) 제어, PWM방식 |
| 출력사양 | |
| 정격출력용량(kW) | 3.1kW |
| 정격전압(Vac) | 계통전압(AC220V ±22V) |
| 주파수 변동률(Hz) | 계통주파수(60Hz +0.5Hz, -0.7Hz) |
| 역률(%) | 0.99이상 |
| 단독운전방지 | 0.5초이내 |
| 과부하(%) | 110%이하 연속운전 |
| 효율(%) | 97% 이상 |
| 전류왜율(전류THD) | 종합 5%이하(각 차 3%이하) |
| 구조 | |
| 냉각방식 | 자연공냉식 |
| 보호구조(IP grade) | IP65(옥외형) |
| 외형치수(WxHxD,mm) | 305 X 380 X 135.5 |
| 전체무게(kg) | 9.6kg |
| 외부인터페이스 | RS485 |
| 사용환경 | 온도 : -20 ~ 50℃ / 습도 : 상대습도 90%RH 이하(이슬맺힘 현상 없을 것) |
| 보호기능 | 입력 과전압, 출력단락, 과부하, 인버터 과열보호, DC출력 유출방지, 단독운전방지 (IEEE1547), 계통과/저전압보호, 계통과/저주파수보호 |
